近日，梁勇教授团队在《Hydrometallurgy》上发表了题为“Factors affecting purity of ammonium para-tungstate (APT) prepared from wolframite ((Fe, Mn)WO₄) concentrate by NaHSO₄·H₂O roasting, water/ammonia leaching and evaporation crystallization”的研究文章，利用硫酸氢钠焙烧分解钨矿来高效提钨。

目前钨矿的主流处理工艺-传统碱分解工艺面临危废量大以及工艺流程长等突出问题。本研究通过采用硫酸氢钠焙烧分解钨矿来获得合格0级仲钨酸铵（APT）产品，为解决该类问题提供了关键新思路。该工艺较好的避免了传统方法中预焙烧阶段浮选药剂造成的“冒槽”问题，且工艺过程无需离子交换，解决了耗水量大、高盐废水排放量大等问题。工艺流程操作简单，绿色经济，有利于钨冶炼产业及生态环境的可持续发展。

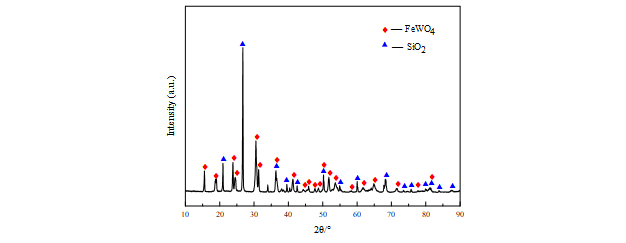

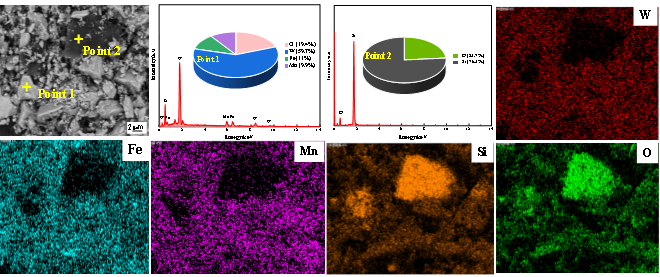

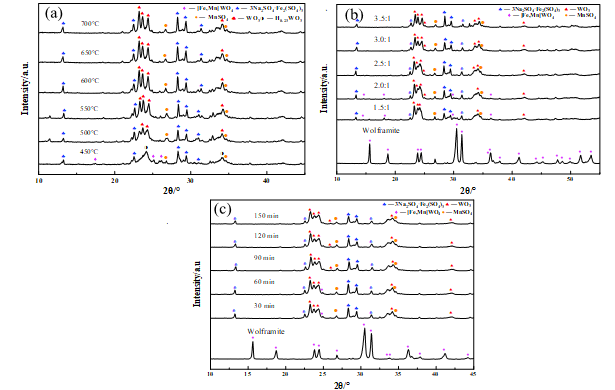

首先通过热力学计算以及系列表征检测方法，对该焙烧过程进行了相关的基础理论计算，结果显示采用硫酸氢钠焙烧分解钨矿在理论上是可行的。基于此，进行了系统的工艺研究，在焙烧温度650 ℃、硫酸氢钠用量为理论用量3.0倍的条件下焙烧120 min后黑钨矿转化为WO₃的转化率可达到98.6%；研究发现，焙砂中主要有3Na₂SO₄·Fe₂(SO₄)₃、MnSO₄、3Na₂SO₄·Fe₂(SO₄)₃、Na₂SO₄以及WO₃，根据杂质与WO₃的溶解度差异，选择水浸进行除杂，主要杂质铁、锰的浸出率分别可达到96.5%、99.3%，且WO₃可富集至93.1%，除杂效果较好；且杂质锰经处理后可制得电子级硫酸锰产品；随后，在较优的氨溶条件下，WO₃的浸出率可达98.5%；最后，通过蒸发结晶获得合格APT产品。

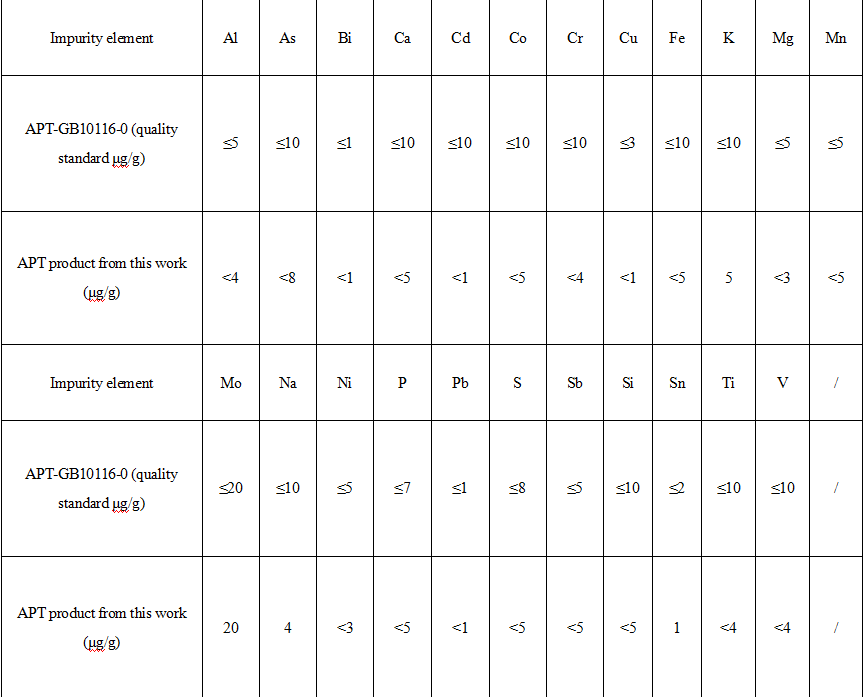

Table 1 APT产品杂质元素分析

该工作在江西省2022年研究生创新专项资金（YC2022-s656）、江西省重点学科学术技术带头人领军人才培养计划（20243BCE51049）等项目资助下完成。

论文DOI：https://doi.org/10.1016/j.hydromet.2025.106467

梁勇教授长期从事钨资源高效开发及利用、稀土二次资源综合利用方面的研究。先后获第二届全国有色金属优秀青年科技者奖、江西省主要学科学术和技术带头人培养项目-领军人才（产学研类）、赣州市第五届“十大科技创新人物”、江西理工大学“清江拔尖”人才计划。战略有色金属绿色低碳江西省重点实验室主任，中国有色金属学会稀有金属冶金学术委员会第八届委员会委员，主持完成国家级课题3项，省部级项目10项，横向项目10余项；并发表学术论文60余篇，以第一排名授权国家发明专利16件，获国家科技进步二等奖1项，江西省科技进步一等奖2项、二等奖1项，中国稀土学会稀土科学技术二等奖1项，中国循环经济协会科技进步二等奖1项。

一审/刘东佶

二审/刘付朋

三审/佟志芳
